設備參數：

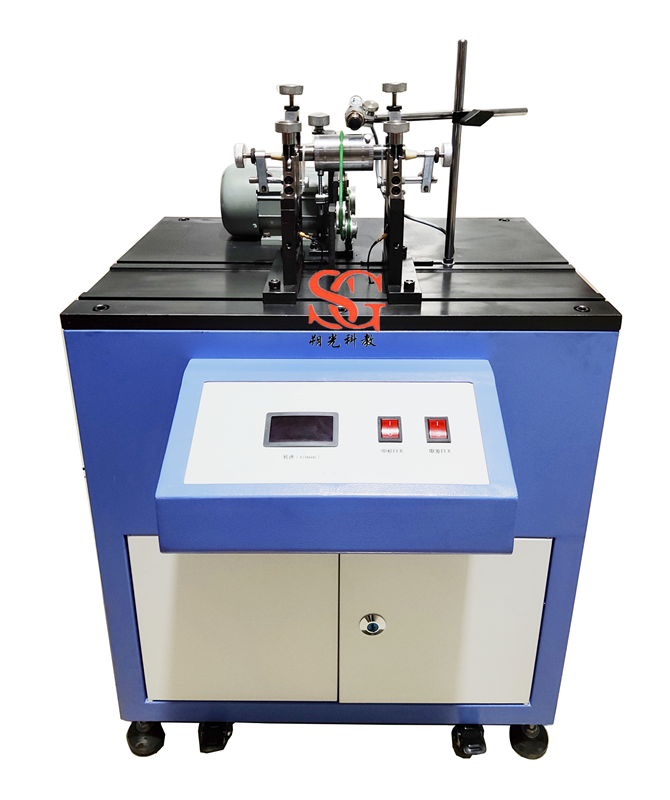

智能動平衡測試實驗臺是一種用于精確測量和分析旋轉機械部件動平衡狀態的先進設備。它主要用于確定旋轉部件在運轉時由于質量分布不均勻而產生的不平衡量，并提供相應的平衡校正方案。鍛煉學生的理論與實踐結合能力、動手操作能力、創新思維能力，使學生了解實際工程中對旋轉機械動平衡的要求和重要性。
一、功能描述：
1、設備采用了高精度采集卡作為數據采集核心，最高采樣可達48kS/s,實時精度可達100ppm，同時采用USB連接，快捷方便。
2、壓力檢測部分采用壓電式力傳感器搭配高靈敏電荷放大器，體積小巧，靈敏度高。
3、轉速傳感器，相應時間小于1.5毫秒，使得同步信號更精確。
4、測控軟件完成實驗數據的采集、實驗狀態的監控、生成實驗報告。
5、仿真實驗數據采用了自行開發的數學模型，仿真效果更具實際參考意義。
6、★要求系統軟件具有故障診斷功能：軟件提供故障診斷專用的“傳感器測試程序模塊”。在平衡試驗轉子高速回轉過程中，打開“傳感器通道測試”，測試界面滾動顯示紅、黃、藍三路信號曲線。分別表示安裝在轉子上方的光電相位傳感器脈沖信號和安裝在左右兩個硬支撐機架上的兩個有源壓電力傳感器的振動力信號。據此自動檢測和進行故障提示；可以實時反應實驗臺是否工作在正常狀態。（投標文件內需提供該功能證明材料）
7、測試軟件應設有“系統標定”功能模塊，在系統標定窗口輸入標準轉子左右二端的不平衡質量及相位，通過系統標定操作可保證轉子動平衡試驗的平衡精度和可靠性。
8、要求系統軟件需設有導入運行許可文件窗口，可通過該窗口查看程序運行許可狀態，接入控制模塊，等待程序自動驗證許可文件信息正確后，方可操作使用實驗系統軟件。
9、要求系統軟件需設有采集通信設置窗口，顯示計算機網卡及控制模塊連接信息，并可自動連通控制模塊通訊連接�？赏瑫r(shí)動態顯示轉子左右不平衡量信號濾波后曲線、頻譜分析圖、實際偏心量分布圖、實際相位分布圖。
10、★設有二維平衡基面的左右偏心量、偏心角度及待平衡偏心量、待平衡偏心角度的圖像顯示。（投標文件內需提供該功能證明材料）
二、實驗項目?jī)?nèi)容：
1、回轉件動平衡的基本概念
2、了解動平衡及工作原理
3、轉子的動平衡過程中平衡精度確定和應用動平衡的操作方法
三、產品主要參數：
1、工件質量范圍：0.1~5kg，工件最大外徑：Φ260mm。
2、兩支承間距離：50~400mm，支承軸徑范圍： Φ3~30mm。
3、圈帶傳動外軸徑范圍：Φ25~80mm，最小可達殘余不平衡量：≤0.3gmm/kg。
4、電機額定功率：P=120W ，電源：220V交流/50Hz。
5、轉子直徑：≤Φ42mm ，支承軸徑范圍：Φ3～42mm。
6、圈帶傳動處軸徑范圍：Φ25～80mm ，壓電傳感器：2個
7、輸入電源單相三線～220V±10% 50Hz，單相交流電機1臺：
8、光電測速傳感器1個
9、工作環境：溫度 -10℃～＜+40℃ 相對濕度＜85%（25℃） 海撥＜4000m。
10、整體外形尺寸600×400×1000mm；臺架采用40×40mm鋁合金型材制作。工作臺面采用16mm厚鋼板防銹發黑處理制作，裝有可活動輪，便于實驗室調整布置,表面平整光滑清潔、無劃跡和脫落斑點，帶有安全防護系統。
