一、概述

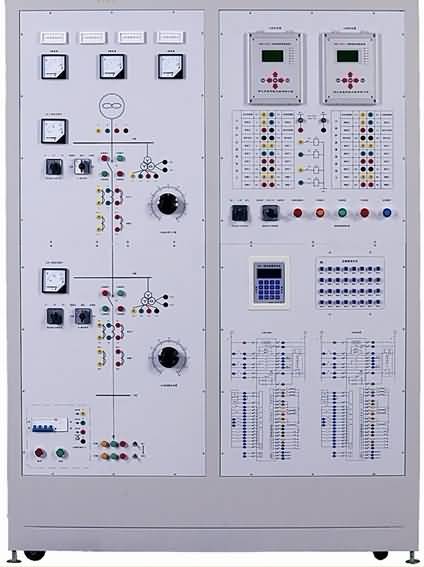

該裝置采用現代電力工程中廣泛應用的微機變壓器差動保護裝置和后備保護裝置，配以電源、三卷電力變壓器、互感器、智能故障設置考核等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓。可用于電力行業培訓，也可用于高等院校、中專技校相關專業學生實訓的考核。
智能型故障設置與大屏幕液晶答題器：操作單元 操作單元電路板（與顯示屏一體）、鍵盤。操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
學生入口：學生解除故障時使用，可以查詢考核剩余時間。
教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
分?jǐn)?shù)查詢：查詢學生的當前得分情況。
學號查詢：查詢教師通過計算機設置的學號。
設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。
二、實訓考核項目
1.基本實訓項目
（1） 系統正常運行及不平衡電流的測量
（2） 模擬變壓器瓦斯保護
（3） 變壓器的電流速斷保護
（4） 微機變壓器縱差動保護整定
（5） 變壓器的二次諧波制動
（6） 變壓器差動速斷保護
（7） 三繞組變壓器差動保護
（8） Y/Y-12雙繞組變壓器差動保護
（9） Y/△-11雙繞組變壓器差動保護
（10） 對比率制動特性的研究
（11） 雙繞組變壓器的過電流保護
（12） 三繞組變壓器的過電流保護
（13） 變壓器低電壓起動過電流保護
（14） 變壓器復合電壓起動過電流保護
（15） 中性點直接接地運行變壓器零序保護
（16） 部分中性點接地運行變壓器零序保護
（17） 雙繞組變壓器的過負荷保護
（18） 三繞組組變壓器的過負荷保護
（19） 二次回路接線
（20） 二次回路調試
（21） 保護計算整定
（22） 保護動作試驗 2.考核項目----根據題目自行設計﹑自擬步驟自行接線，完成考核（23） Y/△-11雙繞組變壓器過電流保護
（24） Y/△-11雙繞組變壓器過負荷保護核
（25） 雙繞組變壓器保護綜合
（26） 三繞組變壓器保護綜合
（27） 二次回路故障排除
（28） 遠方送整定值，遠方操作開關跳、合閘實訓
（29） 上位機動態顯示主結線、潮流，并打印有關定值、潮流等信息。
|
