功能：

1、滿足電控發動機調試、運行、檢測等全過程需要；

2、通過調試、運行、檢測全面系統展示控制系統的工作 原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。

技術參數：

1、發動機工作正常，運轉平穩，加速有力。

2、各傳感器執行件均齊全。

3、數字顯示表顯示各傳感器變化值。

4、指針式壓力表顯示燃油壓力。

5、指針式真空表顯示真空壓力。

6、噴油器噴油LED燈顯示。

7、外接電腦板端子，可用專用儀器檢測電壓信號。

8、微機控制故障設置器， 設置各傳感器和執行器故障。

9、面板設有發動電路圖（彩色），儀表顯示各發動機傳感器有效信號。

10、直觀反映各種故障設置時對發動機性能的影響。

11、檢測發動機安裝情況，觀測發動機各參數的運行情況；

12、配合儀器儀表進行檢測，讀取數據；

13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺；

產品配置：

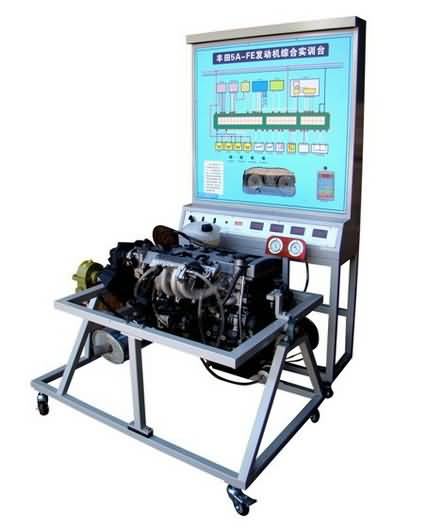

1、采用豐田5A發動機總成、電控系統（閉環控制）、ECU、蓄電池、起動系、充電系、冷卻系、燃油供給系、排放系統、空氣濾清器、操作控制臺、測量面板、故障設置盒、發動機移動支架；

2、采用原廠發動機的附件：包括發電機、起動機、蓄電池和散熱風扇以及電控單元、ECU、全部傳感器、執行器與全車線束，繼電器盒總成，儀表總成，散熱器總成，油箱總成，碳罐總成，消音器總成，各種傳感器和執行器均有效。

3、操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節；

4、測量面板：利用萬用表、示波器在測量面板的測量孔上測量信號或波形，也可以使用示波器測量發動機傳感器或執行器波形；

5、故障設置系統：便于對發動機電控系統進行診斷，故障查找及排除。

6、診斷插座: OBDII診斷插座安裝在實訓臺上,可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷。

7、實訓臺控制柜采用1.2mm以上厚度的冷板制作，表面噴塑處理，面板采用噴繪亞膜，配有萬向腳輪。

產品性能：

1、真實可運行的發動機，充分展示發動機組成結構。學員可在拆裝臺架上進行發動機柴裝和修理的實操，也可與運行臺架相連，通過接通發動機拆裝臺架上的電路、油路、氣路等，運行發動機。

2、拆裝中發動機可做軸向任何角度翻轉和靜止。

3、分置拆裝、操縱兩系統互不干擾，又方便聯接。

4、進行電噴發動機的基本操作和學習。

5、電控運轉試驗，再現發動機工作狀況，適合檢測裝配效果和能調出數據流。

6、充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求。

裝備電源：直流12V  54Ah蓄電池  油箱容量：10L

產品規格：長1500寬1000高1800mm重量250kg
