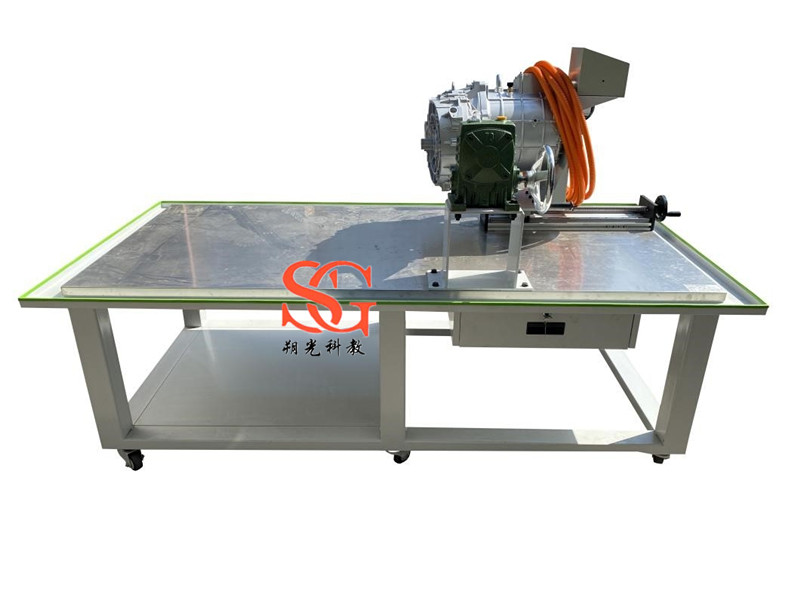

SG-XJD36 電驅動總成裝調與檢修工作平臺
一、產品概述
1. 電驅動總成裝調與檢修工作平臺拆解純電動車主要功能為驅動電機及減速箱的拆卸、提升拆解、翻轉等幾個功能。
二、技術參數
1.拆解驅動電機總成
1.1電驅動總成裝調與檢修工作平臺采用手動減速器可將電機左右移動。減速箱拆解后，可將電機左移至左端位置，為拆解減速箱提供空間。操作區容納空間：600*500mm，電機平臺移動最大行程：500mm。
1.2減速箱翻轉機構翻轉角度360°翻轉，由渦輪蝸桿減速機帶動，渦輪蝸桿減速機具備自鎖功能，蝸桿端部配置手輪，可手動任意角度翻轉拆卸的減速箱。齒輪托架：固定式，減速機殼體托架：固定式。
1.3拆解車移動平臺承重：150kg，下配有腳輪，可人工拖動，方便搬移。
1.4拆解車下部配有工具盒，用于存放拆解電機用的手動、電動工具。
1.5電機拆裝臺為手推車結構，可滿足電機減速機人工拖動的需求。
2.動力總成技術參數
電動機最大輸出扭矩：310N.m/(0～4929rpm)/30s
電動機額定扭矩：160N.m/(0～4775rpm)/持續
電動機最大輸入功率160kW/(4929～12000rpm)/30s
電動機額定功率：80kW/(4775～12000rpm)/持續
電動機最大輸出轉速(包括驅動最高輸入轉速和隨動最高輸入轉速)：12000rpm
電動力總成總成重量： 103kg
電機軸中心與差速器中心的距離： 239mm
變速箱潤滑油量： 1.85～1.95L
變速箱潤滑油類型：齒輪油SAE75W-90。
|
